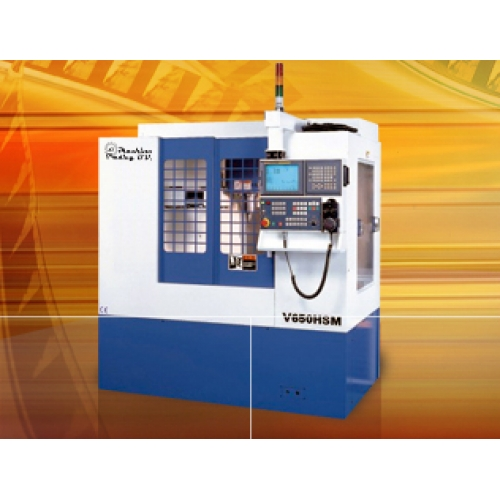

V650HSM
| Machines model |
V650HSM
|
|
| Kontrolör |
18iMC
|
|
|
Ekran Görüntüsü
|
10.4 color
|
|
| Yolculuk | ||
| X Ekseni | mm(inch) |
650(25.5)
|
| Y Ekseni | mm(inch) |
410(16)
|
| Z Ekseni | mm(inch) |
450(17.7)
|
|
Mil burnunu masaya
|
mm(inch) |
95-545(3.7-21.4)
|
| Mesafe mil merkezi ve sütun | mm(inch) |
420(16.5)
|
| Masa | ||
| Yerden masa yüksekliği | mm(inch) |
950(37.4)
|
|
Masa boyutu
|
mm x mm(inch x inch) |
770×400(30×15.7)
|
| Max. load on table | kg(lbs) |
300(660)
|
| T-yuvası boyutu |
3-18Tx125
|
|
| Mil | ||
| Mil Hızı | rpm |
30000
|
|
Mil Konik
|
no. |
HSK-40E
|
| Hızlı Travers ve Kesme Besleme Hızı | ||
| X / Y / Z’de Hızlı Travers | m/min |
30/30/20
|
|
Kesme besleme hızı X / Y / Z
|
m/min |
1-10
|
| Otomatik Takım Değiştirici | ||
| Otomatik Takım Değiştirici Tipi |
Drum type
|
|
|
Alet Konumu no.
|
no. |
16
|
| Maks. Komşu Aletsiz Alet Çapı | mm(inch) |
(NA)
|
| Maks. komşu aletli alet çapı | mm(inch) |
100
|
|
Maks. alet ağırlığı
|
kg(lbs) |
2
|
| ATC zamanı : aletten alete | sec. |
8
|
|
ATC zamanı: çipten çipe
|
sec. |
14
|
| Kesinlik | ||
| Konumlandırma | mm |
VDI/DGQ
3441 0.015 |
| Tekrarlanabilirlik | mm |
VDI/DGQ
3441 Ps max. |
| Çeşitli | ||
|
Zemin alanı gereksinimi
|
mm x mm(in x in) |
3194×2311(125×90.9)
|
|
Maks. makinelerin yüksekliği
|
mm(inch) |
2335(91.9)
|
| Machine weight | kg(lbs) |
≒4000(8800)
|
| Pnömatik Kaynak Gereksinimi | bar |
6
|
| Güç Gereksinimi | KVA |
15
|
