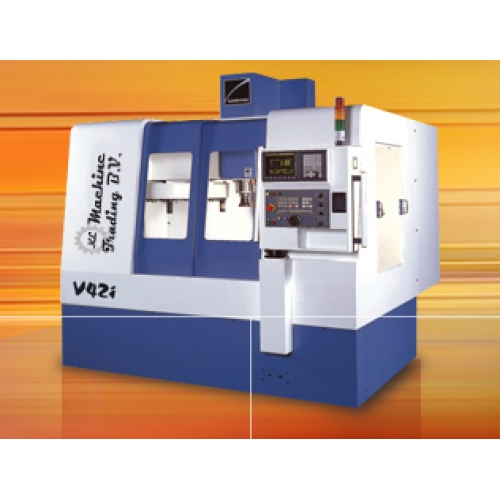

V 42I
| Machines model |
V42i
|
|
| Kontrolör |
0iMD
|
|
| Ekran görüntüsü |
7.2 mono
|
|
| Hareket | ||
| X ekseni hareketi | mm(in) |
1066(42)
|
| Y ekseni hareketi | mm(in) |
510(20)
|
| Z ekseni hareketi | mm(in) |
500(19.6)
|
| Mil burnunu masaya | mm(in) |
85-585(3.3-23)
|
| Mesafe mil merkezi ve sütun | mm(in) |
520(20.4)
|
| Masa | ||
| Masa yüksekliği formu zemin | mm(in) |
860(33.8)
|
| Masa Alanı | mm x mm(in x in) |
1200×515(47×20)
|
| Maks. masaya yük | kg(lbs) |
400(880)
|
| T-yuvası |
5-15Tx100
|
|
| Mil | ||
| İş Mili Hızı | rpm |
10000
|
| Mil Konik | no. |
#40
|
| Hızlı travers ve kesme besleme hızı | ||
| X / Y / Z’de hızlı travers | m/min |
30/30/20
|
| Kesme besleme hızı X / Y / Z | m/min |
1-10
|
| Otomatik Takım Değiştirici | ||
| Otomatik takım değiştirici tipi |
Drum type
|
|
| Alet konumu no. | no. |
16
|
| Maks. komşu aletsiz alet çapı | mm |
125
|
| Maks. komşu aletli alet çapı | mm |
100
|
| Maks. alet ağırlığı | kg(lbs) |
7
|
| ATC zamanı : aletten alete | sec. |
8
|
| ATC zamanı: çipten çipe | sec. |
14
|
| Kesinlik | ||
| Konumlandırma | mm |
VDI/DGQ
3441 0.015 |
| Tekrarlanabilirlik | mm |
VDI/DGQ
3441 Ps max. |
| Çeşitli | ||
| Zemin alanı gereksinimi | mm x mm(in x in) |
2875×3200(113×125.9)
|
| Maks. makinelerin yüksekliği | mm(in) |
2500(98)
|
| Makina ağırlığı | kg(lbs) |
≒4600(10120)
|
| Pnömatik kaynak gereksinimi | bar |
6
|
| Güç gereksinimi | KVA |
20
|
