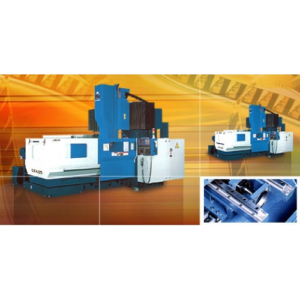

LX2210
| Machiness models |
LX2210
|
|
| Kontrolör |
18iMC
|
|
| Ekran görüntüsü |
10.4 color
|
|
| Hareket | ||
| X ekseni hareketi | mm(inch) |
2200(87)
|
| Y ekseni hareketi | mm(inch) |
1000(39)
|
| Z ekseni hareketi | mm(inch) |
550(21.6)
|
| Mil burnunu masaya | mm(inch) |
200-750(7.8-29.5)
|
| Mesafe mil merkezi ve sütun | mm(inch) |
380(15)
|
| Masa | ||
| Masa yüksekliği formu zemin | mm(inch) |
825(32.4)
|
| Masa Alanı | mm x mm(inch x inch) |
2,200×1,000(87×39.7)
|
| Maks. masaya yük | kg(lbs) |
2500(5500)
|
| T-yuvası |
6-22Tx160
|
|
| Mil | ||
| İş Mili Hızı | rpm |
10000
|
| Mil Konik |
#40
|
|
| Hızlı travers ve kesme besleme hızı | ||
| X / Y / Z’de hızlı travers | m/min |
20/20/18
|
| Kesme besleme hızı X / Y / Z | m/min |
1-10
|
| Otomatik Takım Değiştirici | ||
| Otomatik takım değiştirici tipi |
Drum type
|
|
| Alet konumu no. | no. |
20
|
| Maks. komşu aletsiz alet çapı | mm(inch) |
NA
|
| Maks. komşu aletli alet çapı | mm(inch) |
90
|
| Maks. alet ağırlığı | kg(lbs) |
7
|
| ATC zamanı : aletten alete | sec. |
14
|
| ATC zamanı: çipten çipe | sec. |
24
|
| Kesinlik | ||
| konumlandırma | mm |
VDI/DGQ 3441
0.015 |
| tekrarlanabilirlik | mm |
VDI/DGQ 3441
Ps max. 0.01 |
| çeşitli | ||
| Zemin alanı gereksinimi | mm x mm(in x in) |
6323×4157(249×163.6)
|
| Maks. makinelerin yüksekliği | mm(inch) |
3275(128)
|
| Makina ağırlığı | kg(lbs) |
≒19,000(41,800)
|
| Pnömatik kaynak gereksinimi | bar |
6
|
| Güç gereksinimi | KVA |
40
|
